一、故障定位：从症状到拆解决策

当镜头出现对焦异响、对焦停滞、焦点漂移或完全无法对焦时，故障点往往集中在微型超声波马达（如Canon USM、Nikon SWM等）及对焦内环机械传动部分。拆解前需先通过“听、摸、测”三步初判：

• 听：通电对焦，若发出尖锐摩擦声或咯咯卡顿声，通常指向马达转子磨损或内环镜筒变形。
• 摸：手动旋转对焦环，若阻力不均匀或存在卡死点，内环滚珠/导轨可能缺油或错位。
• 测：万用表测量马达线圈阻值，正常应在数十欧姆范围，开路或短路即判定马达损坏。

确认需拆到故障点后，可开始拆解。

二、拆解准备与安全事项

1. 工具清单：精密十字螺丝刀、井字扳手、镊子、无尘布、超声波马达专用润滑脂、酒精、万用表、防静电手环。
2. 静电防护：佩戴防静电手环，避免损坏马达驱动IC。
3. 标记与收纳：拆下的螺丝按位置分格存放，排线拔插前拍照记录走线。

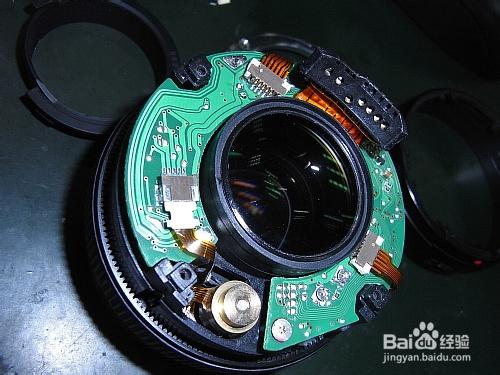

三、拆解步骤：拆到微型超声波马达与对焦内环

1. 拆除镜头后组与卡口

• 拧下卡口四颗螺丝，小心推出卡口组件。
• 拔下后组排线，注意排线座锁扣方向。

2. 分离主镜筒与对焦环

• 取下变焦/对焦橡胶环，露出下方的固定螺丝。
• 用井字扳手拆下对焦环限位环，缓慢抽出对焦内环组件。此时可见内环上的超声波马达定子环（通常为银色金属环）和转子。

3. 暴露微型超声波马达

• 超声波马达一般环套在对焦内环外侧，分为定子（压电陶瓷片）和转子（金属弹性体）。
• 拧下马达固定压板的三颗螺丝，断开马达排线（注意FPC排线脆弱）。
• 若马达与内环粘连，用无水酒精棉签沿缝隙轻渗，切勿硬撬。

4. 取出对焦内环传动滚珠/导轨

• 内环拆下后，下方有环形滚珠导轨（或滑动轴承），依次取出滚珠、保持架。
• 检查内环内壁是否有明显磨痕、导轨是否弯曲。

四、故障诊断与维修

（1）微型超声波马达故障

• 定子压电陶瓷开裂：需更换同型号马达总成（通常市面上无单独陶瓷片销售）。
• 转子磨损：转子接触面出现凹槽或毛刺，轻则用2000目砂纸打磨抛光，重则更换转子。
• 线圈短路/断路：万用表确认阻值异常时只能换新马达。
• 马达排线折断：如断裂处靠近插头，可用细尖烙铁重新焊接并加强固定。

（2）对焦内环故障

• 滚珠缺失/碎裂：补配同直径钢珠（多在1.5mm-2.0mm），清洗轨道后均匀涂抹低阻尼润滑脂，逐一装回滚珠。
• 保持架变形：可校正，严重时更换。
• 内环变形：轻微失圆可尝试用木槌轻敲整形，但高精度镜要求直接换内环组件。
• 润滑脂干涸：旧脂清洗后，选用氟素润滑脂（如Kariba K-9）薄涂，切忌用普通黄油，以免流失到光学件表面。

五、组装与复位测试

1. 先不装外壳，仅连接排线，通电试对焦，观察马达是否正常往复。
2. 确认无误后装入内环与滚珠，再做手动阻尼检测。
3. 复位所有排线、固定螺丝，合壳后测试全时手动对焦（FMF）模式、无限远对焦准确性。

六、常见维修陷阱

• 勿在超声波马达定子上涂润滑脂——定子依靠摩擦驱动振动，油脂会导致严重打滑直接扭矩归零。
• 排线焊接不真夹持易造成AF瘫痪，动手前务必做好隔离准备。
• 无超声马达外壳难以判定好坏，内环表面有金属装饰环点检测关键点。
